Grundlagen und Verfahren des 3D-Drucks
Grundlagen und Verfahren des 3D-Drucks.
Grundlagen der 3D-Drucktechnologie
3D-Druck, auch bekannt als additive Fertigung, bezeichnet einen Fertigungsprozess, bei dem dreidimensionale Objekte schichtweise aus digitalen Modellen erstellt werden. Durch die schichtweise Addition von Material wird das gewünschte Objekt Form für Form aufgebaut, was im Gegensatz zu subtraktiven Fertigungsverfahren steht, bei denen Material entfernt wird, um ein Produkt zu formen.
Die Wurzeln der 3D-Drucktechnologie reichen bis in die frühen 1980er Jahre zurück, als Charles Hull die Stereolithografie (SLA) erfand. Diese Technik ermöglichte es, Photopolymerharze durch UV-Licht zu verfestigen und so dreidimensionale Strukturen zu erzeugen. Im Laufe der Jahre haben sich zahlreiche Verfahren entwickelt, die jeweils ihre eigenen Vorzüge und Anwendungsbereiche haben.
Die Funktionsweise eines 3D-Druckers variiert je nach verwendetem Druckverfahren, lässt sich jedoch im Allgemeinen in mehrere grundlegende Schritte unterteilen. Zunächst wird ein digitales 3D-Modell erstellt, das anschließend in eine druckbare Datei umgewandelt wird. Der Drucker folgt dann dem digitalen Modell und fügt Material schichtweise hinzu – sei es durch das Schmelzen von Kunststoff, das Aushärten von Harz oder das Sintern von Metallpulver. Dieser Prozess erfordert präzise Steuerung von Temperatur, Geschwindigkeit und Materialfluss, um eine hohe Genauigkeit und Qualität der Druckergebnisse zu gewährleisten.
Durch den Einsatz von 3D-Druckern wird die Produktion von komplexen Geometrien und individuellen Designs erheblich erleichtert, was in vielen Branchen zu einer Revolution der Fertigungsprozesse geführt hat.
3D-Druckverfahren
Die 3D-Druckverfahren stellen eine Vielzahl von Technologien dar, die jeweils unterschiedliche Ansätze zur Erstellung dreidimensionaler Objekte nutzen. Jedes Verfahren hat seine eigenen Vorteile und Anwendungsgebiete, die es für spezifische Anforderungen geeignet machen.
A. Fused Deposition Modeling (FDM)

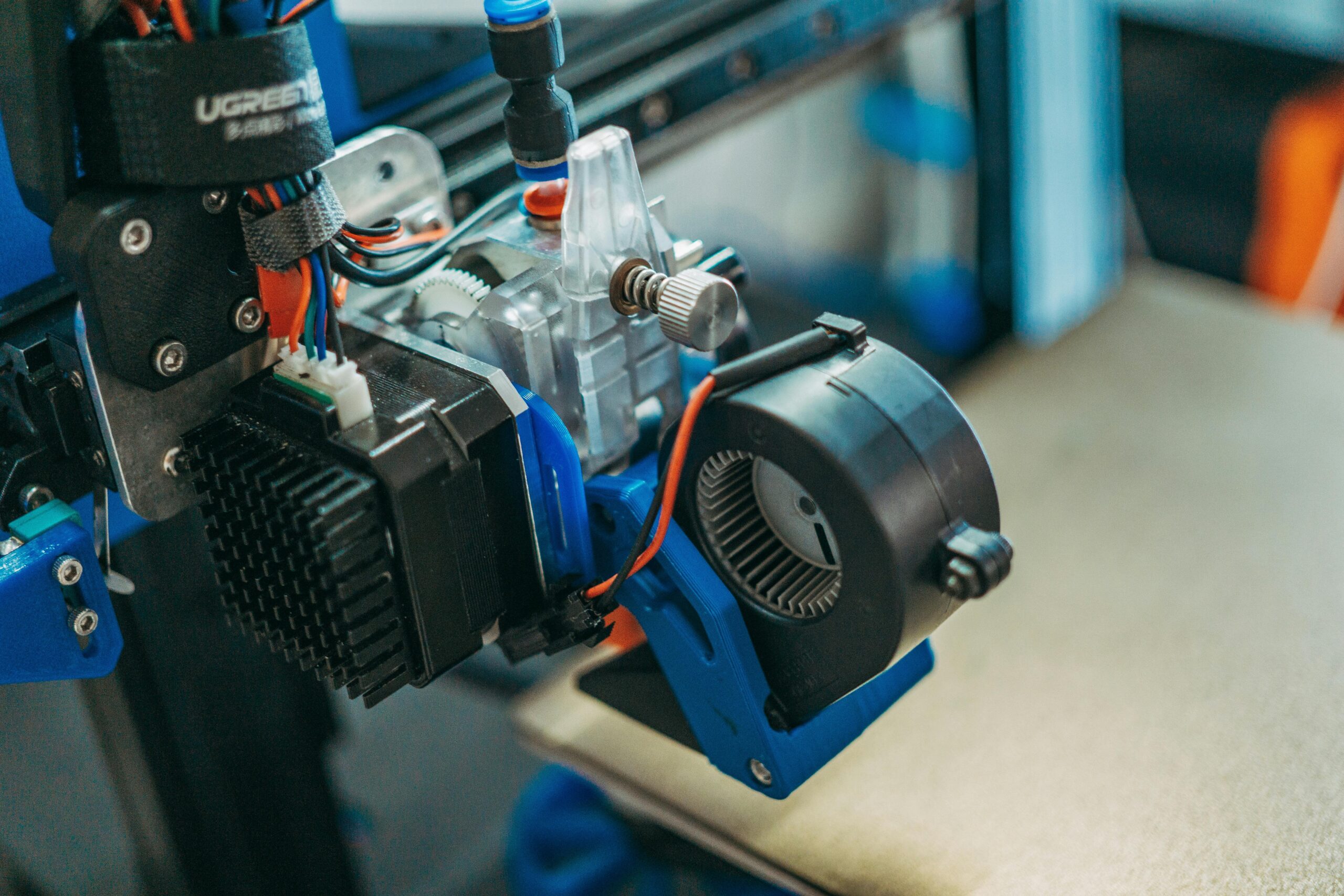

Das FDM-Verfahren ist das am weitesten verbreitete 3D-Druckverfahren, das vor allem im Hobbybereich und für Prototypen verwendet wird. Es basiert auf dem schichtweisen Auftragen von geschmolzenem Thermoplast, der durch eine beheizte Düse extrudiert wird. Die Materialien, typischerweise PLA oder ABS, werden schichtweise aufgetragen, wobei jede Schicht durch die vorherige Schicht stabilisiert wird. FDM-Drucker sind in der Regel kostengünstig und einfach zu bedienen, jedoch können die erreichbaren Oberflächenqualitäten und die mechanischen Eigenschaften der Drucke variieren.
B. Stereolithografie (SLA)
SLA ist ein Verfahren, das auf der Verwendung von flüssigem Harz basiert, das durch einen Laserstrahl gehärtet wird. Der Laser zeichnet jede Schicht des Objekts auf die Oberfläche des Harzes, wodurch das Material selektiv aushärtet. Diese Technik ermöglicht extrem präzise Drucke mit feinen Details und glatten Oberflächen, was sie ideal für Anwendungen in der Schmuck- und Zahntechnik macht. Allerdings sind die Harze in der Regel teurer als thermoplastische Materialien und erfordern eine Nachbearbeitung.
C. Selective Laser Sintering (SLS)
SLS nutzt einen Laser, um pulverförmiges Material, meist Nylon oder Polymermischungen, schichtweise zu sintern. Dabei werden die Partikel des Pulvers durch den Laserstrahl erhitzt und miteinander verbunden. Dieses Verfahren ermöglicht die Herstellung von sehr stabilen und funktionalen Bauteilen ohne die Notwendigkeit von Stützstrukturen, da das nicht gesinterte Pulver das noch nicht verfestigte Material stützt. SLS wird oft in der Industrie für Funktionsprototypen und Kleinserienproduktionen eingesetzt.
D. Binder Jetting
Beim Binder Jetting wird ein Bindemittel auf eine Schicht aus Pulvermaterial, meist Metall oder Sand, aufgebracht. Nach dem Auftragen der Bindemittel wird die Schicht getrocknet, und der Prozess wird wiederholt, bis das Objekt vollständig erstellt ist. Diese Technologie erlaubt die Herstellung von komplexen Geometrien und wird häufig in der Gießereitechnik sowie für keramische Bauteile verwendet. Die Drucke benötigen jedoch eine anschließende Wärmebehandlung, um die Festigkeit zu erhöhen.
E. Weitere Verfahren
Neben den bereits genannten Verfahren gibt es zahlreiche andere, die spezifische Anforderungen bedienen. Dazu gehören unter anderem das Multi Jet Fusion (MJF), bei dem Tintenstrahldrucktechnologie mit Wärme kombiniert wird, und das Digital Light Processing (DLP), eine Variante der SLA, die mit Lichtprojektoren arbeitet. Jedes dieser Verfahren bringt unterschiedliche Vorzüge in Bezug auf Geschwindigkeit, Materialvielfalt und Oberflächenqualität mit sich.
Zusammenfassend lässt sich sagen, dass die Wahl des 3D-Druckverfahrens stark von den spezifischen Anforderungen des Projekts abhängt, einschließlich Materialauswahl, Detailgenauigkeit und Produktionsvolumen.
Materialien für den 3D-Druck
Die Auswahl der Materialien für den 3D-Druck ist entscheidend, da sie die Eigenschaften und Anwendungsbereiche der produzierten Objekte maßgeblich beeinflusst. Es gibt eine Vielzahl von Materialien, die für verschiedene Drucktechniken und Anwendungen geeignet sind.
A. Thermoplastische Kunststoffe
Thermoplastische Kunststoffe sind die am häufigsten verwendeten Materialien im 3D-Druck, insbesondere im Fused Deposition Modeling (FDM). Materialien wie PLA (Polymilchsäure), ABS (Acrylnitril-Butadien-Styrol) und PETG (Polyethylenterephthalatglykol) bieten eine gute Kombination aus Verarbeitbarkeit, Festigkeit und Flexibilität. PLA ist biologisch abbaubar und einfach zu verarbeiten, während ABS für seine Schlagfestigkeit und Hitzebeständigkeit bekannt ist. PETG kombiniert die Vorteile von beiden und ist besonders widerstandsfähig gegenüber Chemikalien.
B. Harze
Harze werden hauptsächlich im Stereolithografie (SLA) Druckverfahren verwendet. Diese Materialien sind flüssig und härten unter UV-Licht aus. Sie bieten eine hohe Detailgenauigkeit und sind in verschiedenen Varianten erhältlich, darunter flexible, harte und biokompatible Harze. Harze eignen sich hervorragend für Anwendungen, bei denen hohe Präzision erforderlich ist, wie beispielsweise in der Schmuckherstellung oder der Zahnmedizin.
C. Metalle
Metallische Materialien werden vor allem in Verfahren wie dem Selective Laser Sintering (SLS) und der Metallpulverbettniederschmelzung eingesetzt. Materialien wie Edelstahl, Titan und Aluminium sind die am häufigsten verwendeten Metalle im 3D-Druck. Metall-3D-Druck ermöglicht die Herstellung komplexer Geometrien, die mit traditionellen Fertigungsmethoden kaum erreichbar sind. Anwendungen finden sich in der Luft- und Raumfahrt, Automobilindustrie und Medizintechnik.
D. Keramiken
Keramische Materialien werden zunehmend für den 3D-Druck verwendet, insbesondere für Anwendungen in der Bauindustrie und der Kunst. Diese Materialien bieten hohe Temperaturbeständigkeit und chemische Stabilität. Der 3D-Druck von Keramiken ermöglicht die Herstellung individueller Objekte, die sowohl funktionale als auch ästhetische Eigenschaften vereinen.
E. Biologische Materialien
Der 3D-Druck mit biologischen Materialien, wie z.B. Zellen und Gewebe, ist ein aufstrebendes Feld, das vor allem in der Medizin Anwendung findet. Diese Materialien ermöglichen die Herstellung von körpereigenen Geweben oder Organen für Transplantationen und medizinische Forschung. Die Herausforderung besteht in der Sicherstellung der Lebensfähigkeit der Zellen und der Integration in den menschlichen Körper.
Insgesamt bietet die Vielfalt der Materialien für den 3D-Druck große Flexibilität und eröffnet zahlreiche Möglichkeiten für innovative Anwendungen in verschiedenen Branchen. Die Wahl des richtigen Materials hängt von den spezifischen Anforderungen der jeweiligen Anwendung ab und ist ein entscheidender Faktor für den Erfolg des 3D-Druckprojekts.
Anwendungsbereiche des 3D-Drucks
Der 3D-Druck hat in den letzten Jahren zahlreiche Anwendungsbereiche gefunden, die von der Herstellung einfacher Prototypen bis hin zu komplexen, maßgeschneiderten Produkten reichen.
Im Prototypenbau ermöglicht der 3D-Druck eine schnelle und kostengünstige Erstellung von Modellen, die für die Produktentwicklung und das Testen von Designs unerlässlich sind. Unternehmen können ihre Ideen schneller umsetzen und Anpassungen in Echtzeit vornehmen, was den gesamten Entwicklungsprozess beschleunigt.
Im Gesundheitswesen, insbesondere in der Medizin und Zahnmedizin, spielen 3D-Drucktechnologien eine revolutionäre Rolle. Maßgeschneiderte Implantate, Prothesen und sogar bioprintete Gewebestrukturen können individuell auf Patienten zugeschnitten werden. Diese personalisierte Medizin verbessert nicht nur die Lebensqualität der Patienten, sondern eröffnet auch neue Möglichkeiten in der Chirurgie.
Die Architektur und das Bauwesen profitieren ebenfalls vom 3D-Druck, indem er die Erstellung komplexer und individueller Designs ermöglicht. Mit großen 3D-Druckern können ganze Gebäude oder deren Komponenten vorgefertigt werden, was sowohl Zeit als auch Kosten spart und innovative Bauweisen fördert.
Im Maschinenbau und in der Industrie wird der 3D-Druck eingesetzt, um funktionale Teile und Werkzeuge herzustellen, die auf traditionelle Weise schwierig oder teuer zu produzieren wären. Die Möglichkeit, Ersatzteile on-demand zu drucken, reduziert Lagerkosten und Lieferzeiten erheblich.
Schließlich findet der 3D-Druck auch in der Konsumgüter- und Modebranche Anwendung. Designer nutzen diese Technologie, um einzigartige Produkte herzustellen und individuelle Anpassungen anzubieten. Kunden können beispielsweise maßgeschneiderte Accessoires oder Bekleidungsstücke erhalten, die genau ihren Vorstellungen entsprechen.
Zusammenfassend lässt sich sagen, dass der 3D-Druck in einer Vielzahl von Sektoren an Bedeutung gewinnt und innovative Lösungen bietet, die die Art und Weise, wie wir Produkte entwerfen, herstellen und konsumieren, grundlegend verändern.
Vor- und Nachteile der 3D-Drucktechnologie
Die 3D-Drucktechnologie bietet sowohl Vorteile als auch Nachteile, die in verschiedenen Anwendungsbereichen berücksichtigt werden müssen.
A. Vorteile
-
Kosteneffizienz: Der 3D-Druck ermöglicht eine signifikante Reduzierung der Produktionskosten, insbesondere bei Kleinserien und individuellen Produkten. Traditionelle Fertigungsmethoden erfordern oft teure Werkzeuge und umfangreiche Vorlaufzeiten, während der 3D-Druck direkt aus digitalen Modellen produzieren kann. Dies führt zu einer schnelleren Markteinführung und geringeren Produktionskosten.
-
Designfreiheit: Eines der herausragenden Merkmale des 3D-Drucks ist die hohe Gestaltungsfreiheit. Komplexe Geometrien und maßgeschneiderte Lösungen können problemlos realisiert werden, ohne dass zusätzliche Kosten für Formen oder Werkzeuge anfallen. Dies fördert innovative Designs und ermöglicht die Anpassung von Produkten an spezifische Kundenbedürfnisse.
-
Schnelligkeit der Herstellung: Der 3D-Druckprozess ist oft schneller als traditionelle Fertigungsmethoden. Besonders in der Prototypenentwicklung können Ideen rasch umgesetzt und getestet werden, was die Innovationszyklen verkürzt. Der gesamte Prozess von der Idee bis zum fertigen Produkt kann in kürzeren Zeitrahmen erfolgen, was Unternehmen einen Wettbewerbsvorteil verschafft.
B. Nachteile
-
Materialbeschränkungen: Trotz der Vielzahl von verfügbaren Materialien sind die Materialeigenschaften und -auswahl beim 3D-Druck oft eingeschränkt. Viele Materialien haben nicht die gleiche Festigkeit oder Haltbarkeit wie traditionell gefertigte Produkte. Dies kann die Anwendungsmöglichkeiten in bestimmten Industrien einschränken, wo hohe Anforderungen an die Materialleistung bestehen.
-
Qualitätskontrolle: Die Qualität und Präzision von 3D-gedruckten Teilen kann variieren und erfordert sorgfältige Überwachung. Ungenauigkeiten im Druckprozess können zu Mängeln führen, die in herkömmlichen Fertigungsprozessen möglicherweise nicht auftreten würden. Dies stellt eine Herausforderung in Bezug auf die Zuverlässigkeit und Konsistenz der Produkte dar.
-
Umweltauswirkungen: Obwohl der 3D-Druck als umweltfreundlicher angesehen werden kann, gibt es dennoch Bedenken hinsichtlich der Umweltauswirkungen. Die Verwendung von Kunststoffen, die oft nicht biologisch abbaubar sind, und der Energieverbrauch während des Druckprozesses können negative Auswirkungen auf die Umwelt haben. Zudem müssen Entsorgungsmöglichkeiten für Abfälle und nicht genutzte Materialien berücksichtigt werden.
Insgesamt müssen Unternehmen und Anwender die Vor- und Nachteile der 3D-Drucktechnologie sorgfältig abwägen, um das Potenzial dieser innovativen Fertigungstechnik optimal nutzen zu können.
Zukunft des 3D-Drucks
Die Zukunft des 3D-Drucks verspricht aufregende Entwicklungen und Möglichkeiten, die die Art und Weise, wie wir produzieren, gestalten und interagieren, revolutionieren können. Technologische Entwicklungen spielen eine zentrale Rolle dabei, die Effizienz und Qualität der Druckverfahren weiter zu verbessern. Fortschritte in der Software, wie beispielsweise verbesserte CAD-Programme, ermöglichen eine noch präzisere Gestaltung komplexer Geometrien. Zudem werden neue Drucktechnologien entwickelt, die schnellere Druckgeschwindigkeiten und eine größere Materialvielfalt bieten.
Ein vielversprechendes Potenzial des 3D-Drucks liegt in neuen Branchen, die bislang kaum oder gar nicht von dieser Technologie profitiert haben. Bereiche wie die Lebensmittelproduktion, die Textilindustrie und sogar die Bauwirtschaft zeigen bereits Ansätze für den Einsatz von 3D-Druck, um innovative Produkte und Lösungen zu schaffen. Beispielsweise könnte der Druck von Lebensmitteln in der Gastronomie eine neue Dimension in der Nahrungsmittelgestaltung und -produktion eröffnen.
Ein weiterer wichtiger Aspekt der Zukunft des 3D-Drucks ist die Fokussierung auf Nachhaltigkeit und Umweltbewusstsein. Die Entwicklung biologisch abbaubarer Materialien und Verfahren, die den Energieverbrauch minimieren, wird immer wichtiger. Unternehmen und Forscher arbeiten daran, den ökologischen Fußabdruck des 3D-Drucks zu reduzieren, indem sie Recyclingmethoden für Druckmaterialien und die Nutzung von erneuerbaren Energien in den Druckprozessen erforschen.
Zusammenfassend lässt sich sagen, dass die Zukunft des 3D-Drucks reich an Möglichkeiten ist. Die Technologie wird nicht nur bestehende Industrien transformieren, sondern auch neue Märkte und Anwendungen schaffen, die unser tägliches Leben beeinflussen werden. Die Kombination aus technologischen Innovationen, der Erschließung neuer Anwendungsgebiete und einem verstärkten Bewusstsein für Nachhaltigkeit wird den 3D-Druck weiterhin auf einen dynamischen Wachstumskurs führen.
Fazit
Die 3D-Drucktechnologie hat sich in den letzten Jahren rasant entwickelt und bietet eine Vielzahl von Anwendungsmöglichkeiten, die über die traditionelle Fertigung hinausgehen. Durch die Vielfalt der Verfahren und Materialien ist es möglich, komplexe und individuelle Designs zu realisieren, die mit herkömmlichen Methoden nur schwer oder gar nicht umsetzbar wären. Die Vorteile des 3D-Drucks, wie Kosteneffizienz, Designfreiheit und schnelle Prototypenerstellung, machen ihn zu einem wertvollen Werkzeug in verschiedenen Branchen, darunter Medizin, Maschinenbau und Architektur.
Dennoch stehen der Technologie auch Herausforderungen gegenüber. Materialbeschränkungen, die Notwendigkeit einer strengen Qualitätskontrolle und die potenziellen Umweltauswirkungen des Druckprozesses sind Aspekte, die weiterhin Aufmerksamkeit erfordern. Es ist entscheidend, dass die Branche Wege findet, um diese Herausforderungen zu meistern und nachhaltige Praktiken zu fördern.
Der Ausblick auf die Zukunft des 3D-Drucks lässt auf spannende Entwicklungen hoffen. Fortschritte in der Technologie könnten dazu führen, dass neue Materialien und Verfahren entstehen, die noch breitere Anwendungsmöglichkeiten eröffnen. Darüber hinaus wird die Integration von 3D-Druck in neue Branchen und die Berücksichtigung von Umweltbewusstsein einen entscheidenden Einfluss auf die Akzeptanz und den Einsatz der Technologie haben.
Insgesamt lässt sich sagen, dass der 3D-Druck eine transformative Kraft in der Fertigung darstellt, die das Potenzial hat, die Art und Weise, wie Produkte entworfen und hergestellt werden, grundlegend zu verändern. Die fortlaufende Forschung und Entwicklung in diesem Bereich wird entscheidend dafür sein, die Vorteile zu maximieren und gleichzeitig die Herausforderungen zu bewältigen, um eine nachhaltige und innovative Zukunft zu gestalten.
